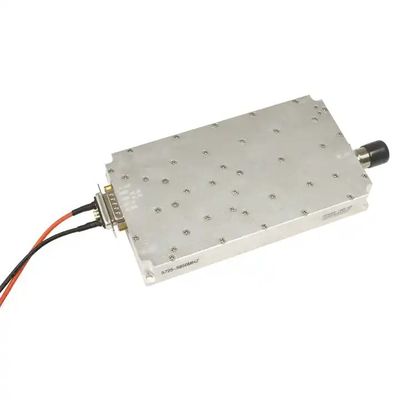

Módulo 100W GaN Amplificador para Drone Contador Módulo Anti Autel RF Amplificador de Potência
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | LDSK |
| Quantidade de ordem mínima | 2 peças |
| Preço | $260.00/pieces 2-49 pieces |
| Detalhes da embalagem | Cada peça é embalada individualmente num saco e depois numa caixa. |
| Tempo de entrega | 5-8 dias úteis |
| Termos de pagamento | D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Habilidade da fonte | 5000 PCS por mês |
Contacte-me para obter amostras grátis e cupões.
Whatsapp:0086 18588475571
Conversamos: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Nome do produto | Módulo GaN | Frequência | 2400-2500MHz |
|---|---|---|---|
| Para fora poder | 100 W | Ganho | 45 ± 1 dB |
| Voltagem | Intervalo de 30 Vdc: 24-36 V | Tamanho do produto | 170*94*26,5 mm (excluindo conectores) |
| Peso do produto | 1.5 kg | Fluctuações intrabanda | ≤ 2,5 (valor de pico a pico) |
| Atraso do grupo dentro da banda | ≤ 1 us | Relação entre a tensão de entrada e a onda de estacionamento | ≤1,35 |
| Destacar | Anti Autel RF Amplificador de Potência,Amplificador de módulo de contador de drones |
||
Descrição de produto
Descrição do produto

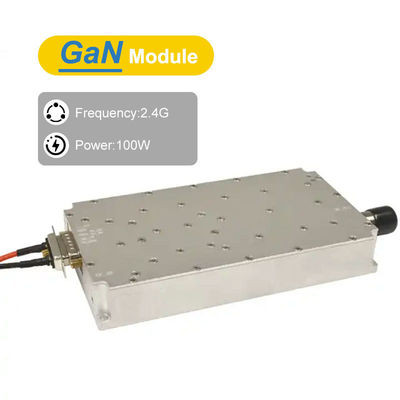

2400-2500Mhz 100W GaN Modulo de Amplificador

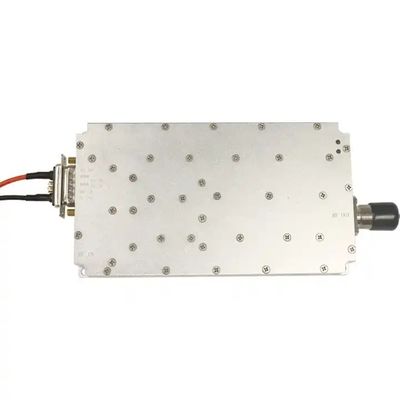

Aparição e instruções de instalação:
1Dimensões totais: 170*94*26,5 mm
2- Interface:
1 Condições de alimentação: +30V alimentação: 7W2 (masculino)1Dimensões totais: 170*94*26,5 mm
2- Interface:
Interface de entrada 2RF: SMA-KFD (opcional)

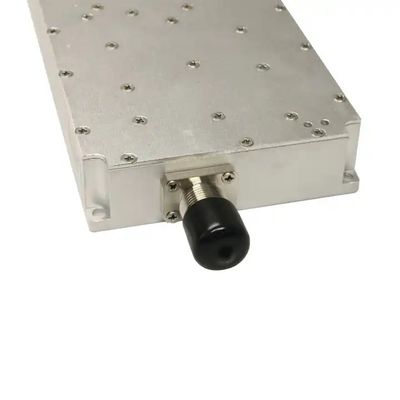

Interface de saída 3RF: N-KFD

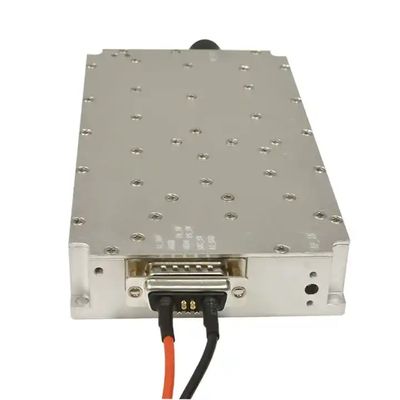

4Interface de controlo:
a.7W2 (masculino): o primeiro pin está ligado ao amplificador de potência e permite a activação do PA_SW (o amplificador de potência de 5V/3,3V de alto nível liga-se, o amplificador de potência de baixo nível ou flutuante desliga-se)
b.Condensador de transmissão: de cima para baixo, são SRC_SW (interruptor de fonte de sinal interno 5V/3,3V ligado, fonte de sinal flutuante ou aterrada desligada), PS_SW (interruptor de fonte de sinal interno e externo,nível baixo é a fonte embutida, comutação de nível elevado de nível 5V/3,3V para fonte externa)
3.Diâmetro do orifício de montagem: deixar 4 Φ4,5 mm através de furos nos orifícios de montagem para montagem de parafusos M3.
Frequência | 2400-2500 MHz |
Potência de saída ((dBm) | 100W ((50dBm) |
Atraso do grupo dentro da banda | ≤ 1 us |
Ganho | 45±1.0,45±1.0 (entrada externa 6 dBm, saída do amplificador de potência 50 dBm) |
Fluctuação na faixa (dB) | ≤ 2,5 (valor de pico a pico) |
Relação entre a tensão de entrada e as ondas em pé | ≤ 1.35 |
Relação entre tensão de saída e ondas em pé | ≤ 1.3 |
Tensão de alimentação | Intervalo de +30Vdc: 24-36V |
Corrente de alimentação | +30Vdc@100W≤6,5A |
Conector RF de saída | N-50KFD |
Tamanho | 170 × 94 × 26,5 mm (excluindo os conectores) |
Fonte de sinal de entrada | Fonte de sinal de varredura de modulação de alta eficiência incorporada, que também pode ser ligada a fontes externas |

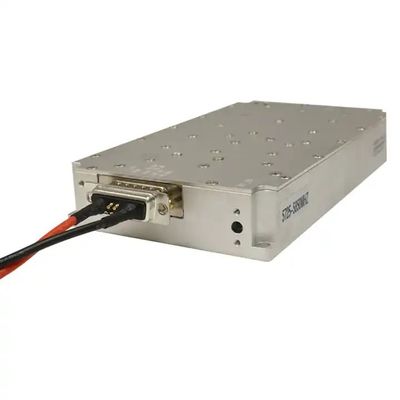

1 7W2 tomada masculina 2 Condensadores de retorno (de cima para baixo) | 1: A1 é a potência de entrada de 30 V e A2 é a GND; 2O primeiro pin de 7W2 é o activador do amplificador de potência PA_SW; 3: O condensador de núcleo transversal superior é SRC_SW (interruptor de fonte de sinal interno), alto e baixo; 4: O condensador de entrada abaixo é PS_SW (interruptor de fonte interna e externa), alto: fonte externa; baixo: fonte incorporada; |
Embalagem e entrega
Cada peça é embalada individualmente num saco e depois numa caixa.
