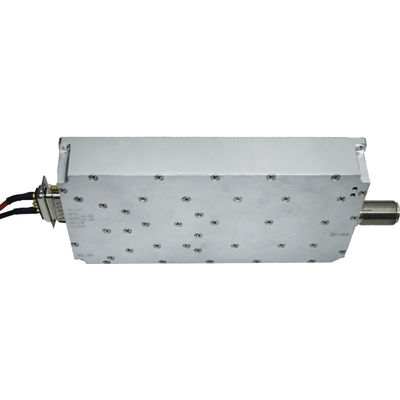

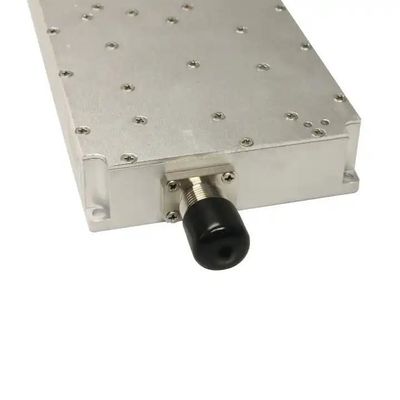

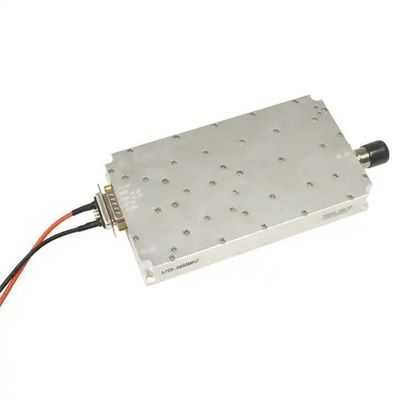

2400-2500MHz 100W GaN Anti-Módulo para Autel Anti Drone System C-Uas Mavic 3 Autel Fpv Ua Polônia Módulo RF
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | LDSK |
| Quantidade de ordem mínima | 1 peça |
| Tempo de entrega | 1-3 dias úteis |
| Termos de pagamento | D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Habilidade da fonte | 50000 pcs por mês |
Contacte-me para obter amostras grátis e cupões.
Whatsapp:0086 18588475571
Conversamos: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Personalização | Disponível para frequência, potência e logotipo | Número do modelo. | LDSK |
|---|---|---|---|
| Peso do produto | 24-36V | Frequência | 433 MHz 400-500 MHz 428-438 MHz 420-450 MHz 400-450 MHz |
| Potência | 100 W | Ganho | 50dBm |
| Tamanho | 170*94*26,5 mm (excluindo conectores) | ||
| Destacar | Antimodulo GaN de 100 W,Antimodulo GaN de 2400-2500 MHz |
||
Descrição de produto
433 MHz 400-500 MHz 428-438 MHz 420-450 MHz 400-450 MHzMódulo anti-drone de 100W
Suporte de potência e frequência Customization form 380MHZ- 5.8G, 10W,20W,30W, 40W, 50W,100W
- Os indicadores técnicos de radiofrequência e de monitorização do módulo amplificador de potência estipulam a definição de cada porta do módulo e a forma e estrutura do módulo
Interface de entrada 2RF: SMA-KFD (opcional)
Interface de saída 3RF: N-KFD
4Interface de controlo:
a.7W2 (masculino): o primeiro pin está ligado ao amplificador de potência e permite a activação do PA_SW (o amplificador de potência de 5V/3,3V de alto nível liga-se, o amplificador de potência de baixo nível ou flutuante desliga-se)
b.Condensador de transmissão: de cima para baixo, são SRC_SW (interruptor de fonte de sinal interno 5V/3,3V ligado, fonte de sinal flutuante ou aterrada desligada), PS_SW (interruptor de fonte de sinal interno e externo,nível baixo é a fonte embutida, comutação de nível elevado de nível 5V/3,3V para fonte externa)
3.Diâmetro do orifício de montagem: deixar 4 Φ4,5 mm através dos orifícios dos orifícios de montagem para a montagem de parafusos M3.
Embalagem e entrega
Perguntas frequentes
1- Porque escolheu-nos?
2Qual é o processo para fazer uma encomenda?
3Como nos contacta?
- Os indicadores técnicos de radiofrequência e de monitorização do módulo amplificador de potência estipulam a definição de cada porta do módulo e a forma e estrutura do módulo

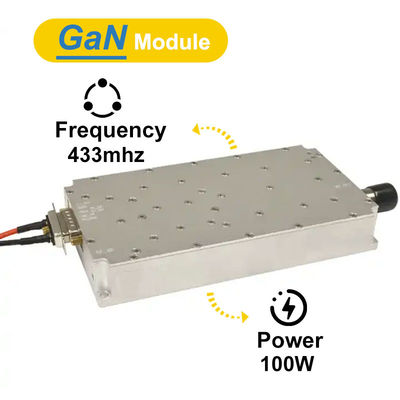

Módulo de amplificador GaN de 433Mhz 100W
Aparição e instruções de instalação:
1Dimensões totais: 170*94*26,5 mm
2- Interface:
1 Condições de alimentação: +30V alimentação: 7W2 (masculino)1Dimensões totais: 170*94*26,5 mm
2- Interface:
Interface de entrada 2RF: SMA-KFD (opcional)
Interface de saída 3RF: N-KFD
4Interface de controlo:
a.7W2 (masculino): o primeiro pin está ligado ao amplificador de potência e permite a activação do PA_SW (o amplificador de potência de 5V/3,3V de alto nível liga-se, o amplificador de potência de baixo nível ou flutuante desliga-se)
b.Condensador de transmissão: de cima para baixo, são SRC_SW (interruptor de fonte de sinal interno 5V/3,3V ligado, fonte de sinal flutuante ou aterrada desligada), PS_SW (interruptor de fonte de sinal interno e externo,nível baixo é a fonte embutida, comutação de nível elevado de nível 5V/3,3V para fonte externa)
3.Diâmetro do orifício de montagem: deixar 4 Φ4,5 mm através dos orifícios dos orifícios de montagem para a montagem de parafusos M3.
|
Frequência
|
1000 MHz
|
|
Potência de saída ((dBm)
|
100W ((50dBm)
|
|
Atraso do grupo dentro da banda
|
≤ 1 us
|
|
Ganho
|
45±1.0,45±1.0 (entrada externa 6 dBm, saída do amplificador de potência 50 dBm)
|
|
Fluctuação na faixa (dB)
|
≤ 2,5 (valor de pico a pico)
|
|
Relação entre a tensão de entrada e as ondas em pé
|
≤ 1.35
|
|
Relação entre tensão de saída e ondas em pé
|
≤ 1.3
|
|
Tensão de alimentação
|
Intervalo de +30Vdc: 24-36V
|
|
Corrente de alimentação
|
+30Vdc@100W≤5,5A
|
|
Conector RF de saída
|
N-50KFD
|
|
Tamanho
|
170 × 94 × 26,5 mm (excluindo os conectores)
|
|
Fonte de sinal de entrada
|
Fonte de sinal de varredura de modulação de alta eficiência incorporada, que também pode ser ligada a fontes externas
|
|
1 7W2 tomada masculina
2 Condensadores de retorno (de cima para baixo) |
1: A1 é a potência de entrada de 30 V e A2 é a GND;
2O primeiro pin de 7W2 é o activador do amplificador de potência PA_SW; 3: O condensador de núcleo transversal superior é SRC_SW (interruptor de fonte de sinal interno), alto e baixo; 4: O condensador de entrada abaixo é PS_SW (interruptor de fonte interna e externa), alto: fonte externa; baixo: fonte incorporada; |
Tempo de execução
| Quantidade ((PCS) | < 100 pcs | < 500 | 500 a 1000 | > 1000 |
| Tempo de execução ((Dias) | 3 | 3-5 | 7 a 12 | A negociar |
Personalização
| Ponto | Logotipo | Frequência | Potência | Embalagem |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
Perfil da empresa
Embalagem e entrega
| Unidades de venda: | Artigo único |
| Tamanho da embalagem única: | 20X10X5 cm |
| Peso bruto único: | 0.2 kg |
| Tipo de embalagem: | Cada peça é embalada individualmente num saco e depois numa caixa. |
Perguntas frequentes
1- Porque escolheu-nos?
Temos conhecimento profissional, serviço sincero, resposta paciente e excelente equipe.
2Qual é o processo para fazer uma encomenda?
Primeiro, enviamos produtos que gostamos.
Em segundo lugar, enviamos informações detalhadas e citações.
Em terceiro lugar, pode consultar quaisquer dúvidas sobre os nossos produtos.
Quarto, confirme a ordem, vamos enviar PI, link de pagamento.
Em quinto lugar, depois que as mercadorias estiverem embaladas, enviaremos fotos para confirmar os produtos e enviaremos o número de rastreamento expresso.
Em sexto lugar, depois de receber as mercadorias, você é bem-vindo a nos dar avaliações de produtos.
3Como nos contacta?
Amber@ladaskytech.com
