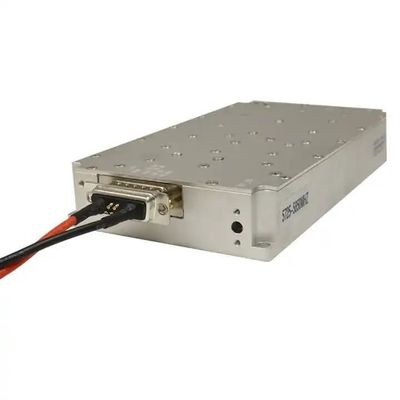

Autel Anti Drone System 100W GaN Module para Mavic 3 Autel Fpv Ua Polônia Modulo RF
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | LDSK |
| Quantidade de ordem mínima | 1 peça |
| Tempo de entrega | 1-3 dias úteis |
| Termos de pagamento | D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Habilidade da fonte | 5000 PCS por mês |
Contacte-me para obter amostras grátis e cupões.
Whatsapp:0086 18588475571
Conversamos: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Número do modelo. | LDSK | Frequência | 5150-5350 MHz |
|---|---|---|---|
| Potência | 100 W | Ganho | 50dBm |
| Peso do produto | 24-36V | Tamanho | 170*94*26,5 mm (excluindo conectores) |
| Personalização | Disponível | ||
| Destacar | Módulo gan de 100W para anti-drone,Módulo de amplificador de potência anti-drone,Módulo RF do sistema anti-drone |
||
Descrição de produto

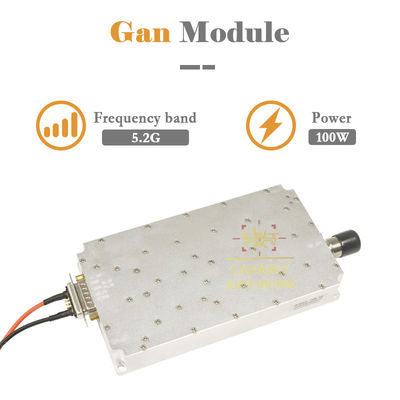

5.2G 5150-5350MHz 100W módulo anti-drone gan
Suporte de potência e frequência Customization forma 90MHZ- 5.8G, 10W, 20W, 30W, 40W, 50W, 100W
- Os indicadores técnicos de radiofrequência e de monitorização do módulo amplificador de potência estipulam a definição de cada porta do módulo e a forma e estrutura do módulo

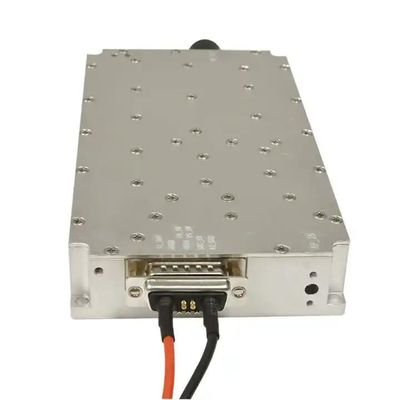

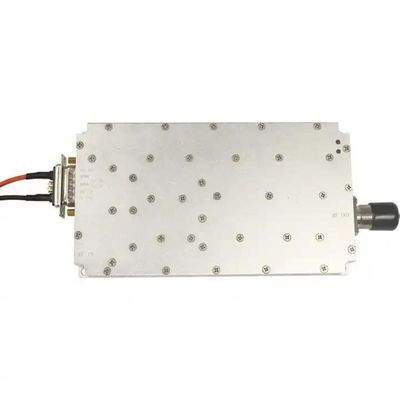

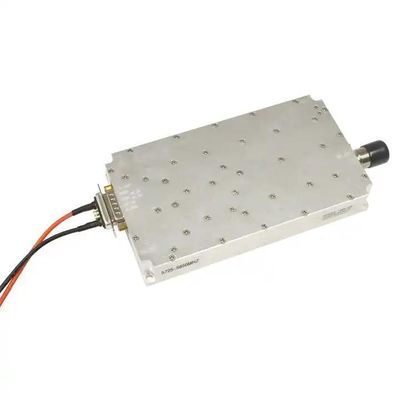

Aparição e instruções de instalação:
1Dimensões totais: 170*94*26,5 mm
2- Interface:
Condições de alimentação: +30V alimentação: 7W2 (masculino)
Interface de entrada de RF: SMA-KFD (opcional)

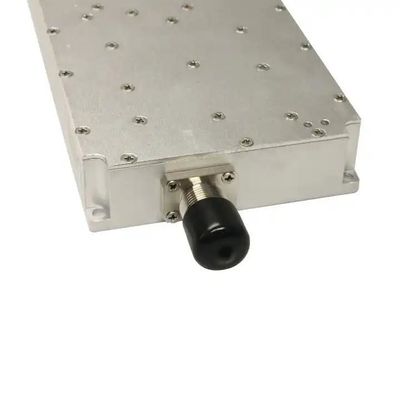

Interface de saída de RF: N-KFD
Interface de controlo:
a.7W2 (masculino): o primeiro pin está ligado ao amplificador de potência activar PA_SW (aumentador de potência de 5V/3,3V de alto nível ligado, de baixo nível ou flutuante, o amplificador de potência desligado)
b. Condensador de transmissão: de cima para baixo, são SRC_SW (interruptor de fonte de sinal interno ligado 5V/3,3V, fonte de sinal flutuante ou aterrada desligada), PS_SW (interruptor de fonte de sinal interno e externo,nível baixo é a fonte embutida, comutação de nível elevado de nível 5V/3,3V para fonte externa)
3. Diâmetro do orifício de montagem: deixar 4 Φ4,5 mm através de furos nos orifícios de montagem para montagem de parafusos M3.
- Os indicadores técnicos de radiofrequência e de monitorização do módulo amplificador de potência estipulam a definição de cada porta do módulo e a forma e estrutura do módulo
Aparição e instruções de instalação:
1Dimensões totais: 170*94*26,5 mm
2- Interface:
Condições de alimentação: +30V alimentação: 7W2 (masculino)
Interface de entrada de RF: SMA-KFD (opcional)
Interface de saída de RF: N-KFD
Interface de controlo:
a.7W2 (masculino): o primeiro pin está ligado ao amplificador de potência activar PA_SW (aumentador de potência de 5V/3,3V de alto nível ligado, de baixo nível ou flutuante, o amplificador de potência desligado)
b. Condensador de transmissão: de cima para baixo, são SRC_SW (interruptor de fonte de sinal interno ligado 5V/3,3V, fonte de sinal flutuante ou aterrada desligada), PS_SW (interruptor de fonte de sinal interno e externo,nível baixo é a fonte embutida, comutação de nível elevado de nível 5V/3,3V para fonte externa)
3. Diâmetro do orifício de montagem: deixar 4 Φ4,5 mm através de furos nos orifícios de montagem para montagem de parafusos M3.
| Frequência | Outros, de peso superior a 200 gMhz |
| Potência de saída(dBm) | 50 dBm |
| Atraso do grupo dentro da banda | ≤ 1 us |
| Ganho | 45±1.0,45±1,0 (entrada externa)9dbm, saída do amplificador de potência50dbm) |
| Fluctuação na faixa (dB) | ≤ 2,5 (valor de pico a pico) |
| Relação entre a tensão de entrada e as ondas em pé | ≤ 1.35 |
| Relação entre tensão de saída e ondas em pé | ≤ 1.3 |
| Tensão de alimentação | Intervalo de +30Vdc: 24-36V |
| Corrente de alimentação | +30Vdc@100W≤6,5A |
| Conector RF de saída | N-50KFD |
| Tamanho | 170 × 94 × 26,5 mm (excluindo os conectores) |
| Fonte de sinal de entrada | Fonte de sinal de varredura de modulação de alta eficiência incorporada, que também pode ser ligada a fontes externas |
| 1 7W2 tomada masculina 2 Condensadores de retorno (de cima para baixo) |
1: A1 é a potência de entrada de 30 V e A2 é a GND; 2O primeiro pin de 7W2 é o activador do amplificador de potência PA_SW; 3: O condensador de núcleo transversal superior é SRC_SW (interruptor de fonte de sinal interno), alto e baixo; 4: O condensador de entrada abaixo é PS_SW (interruptor de fonte interna e externa), alto: fonte externa; baixo: fonte incorporada; |
