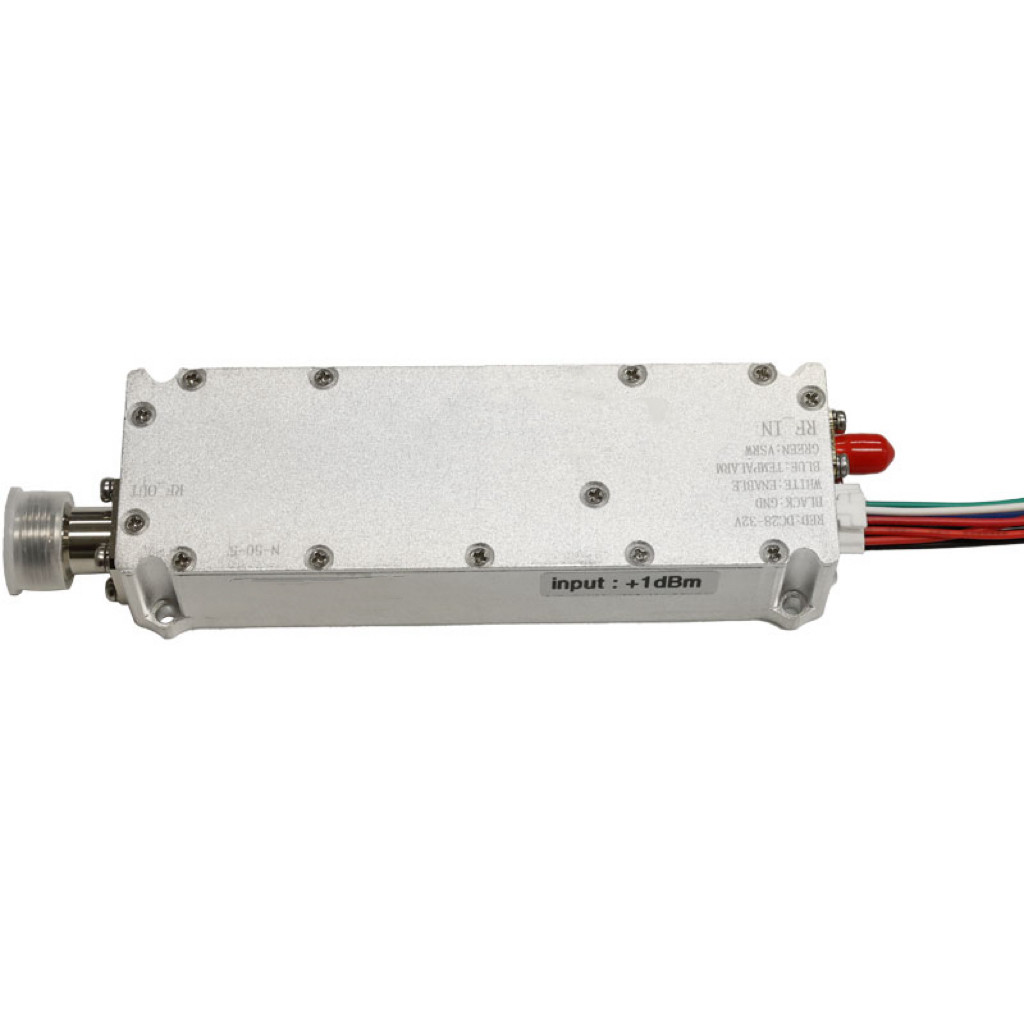

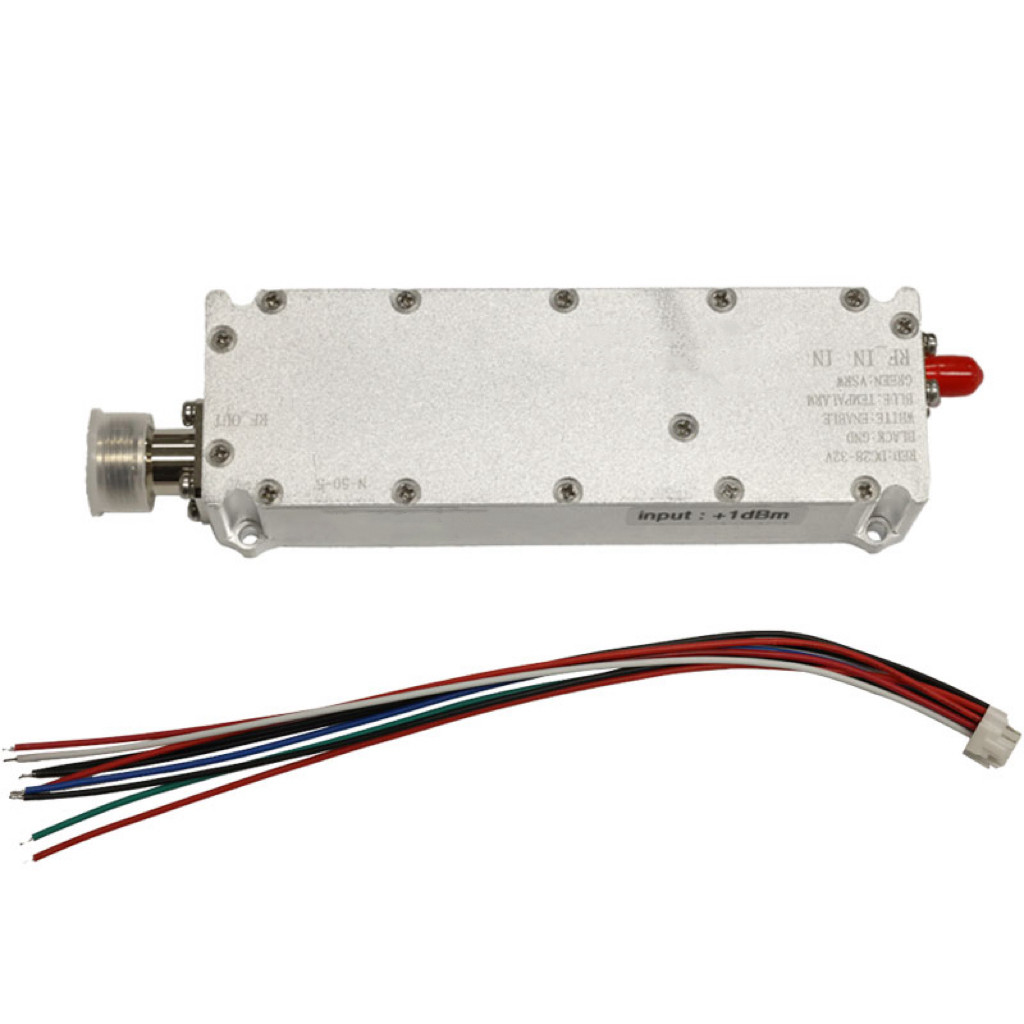

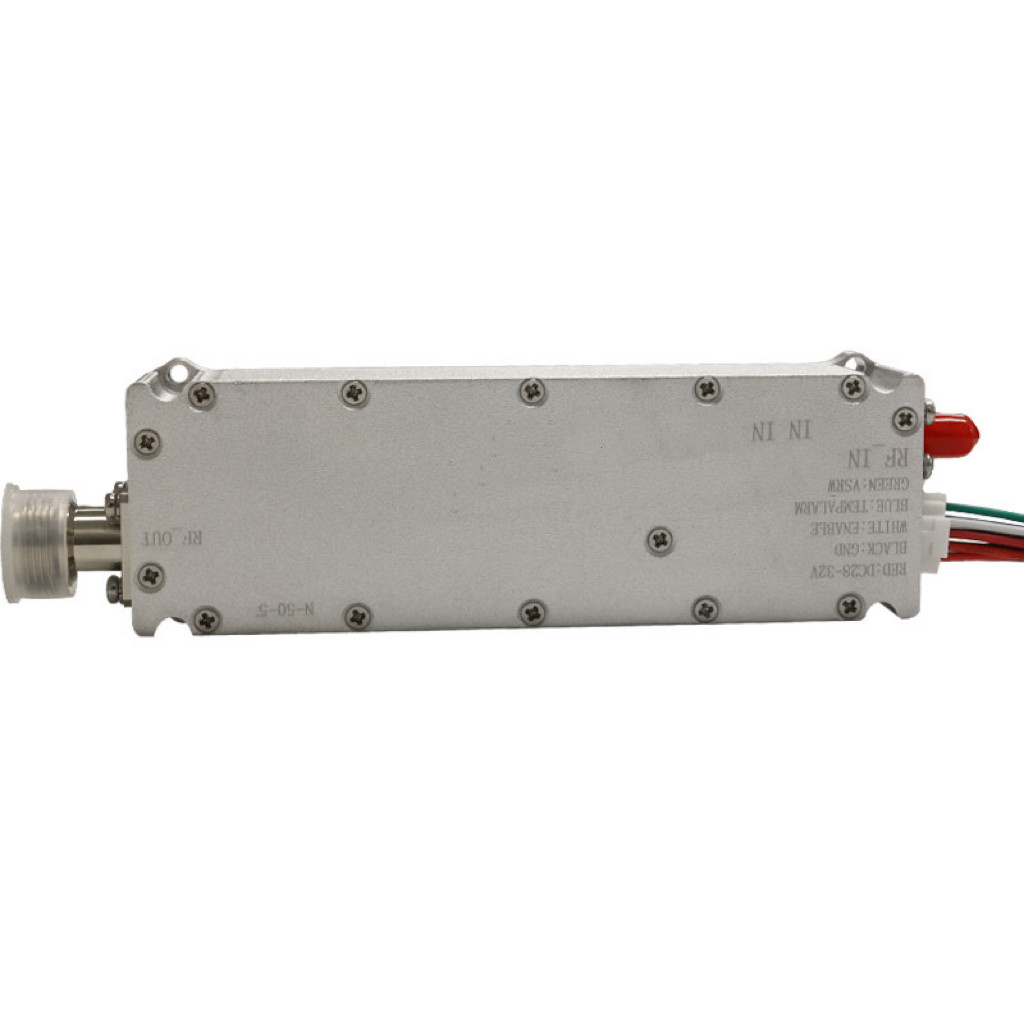

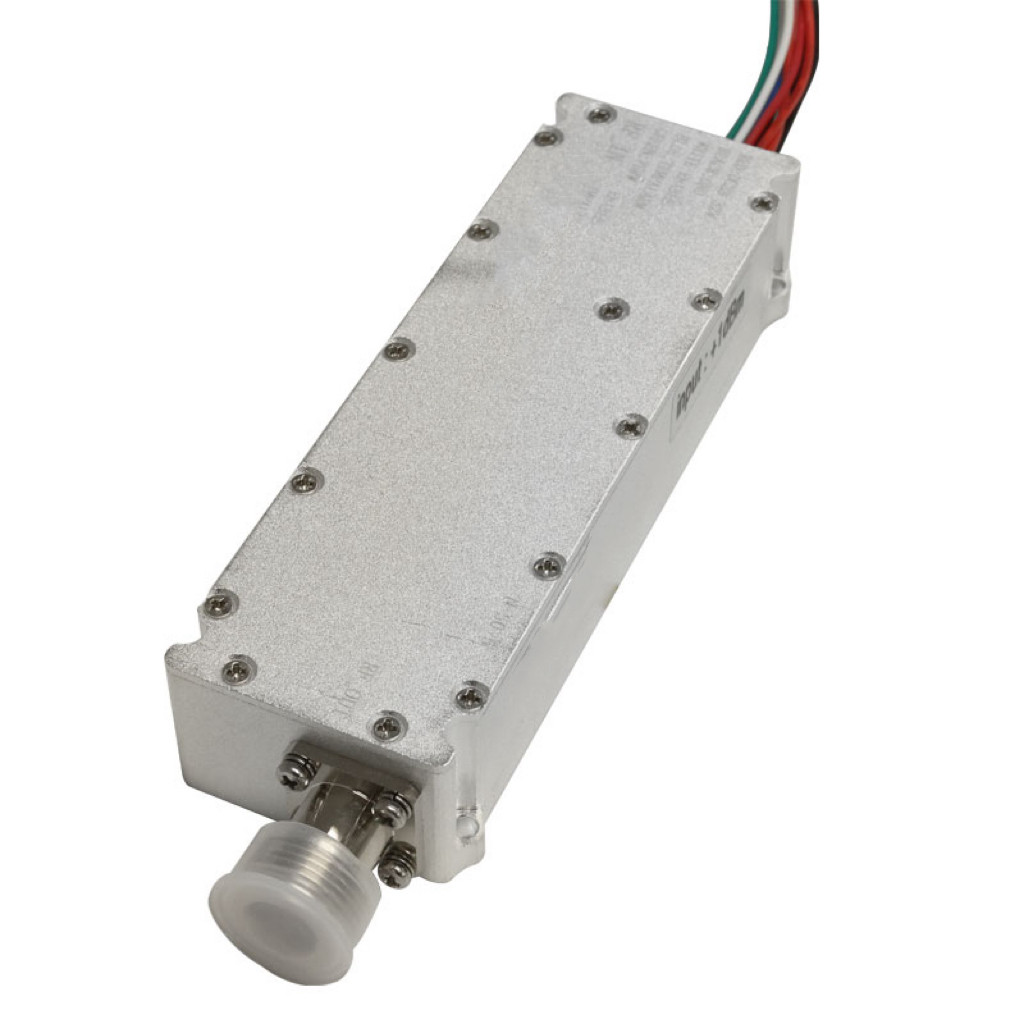

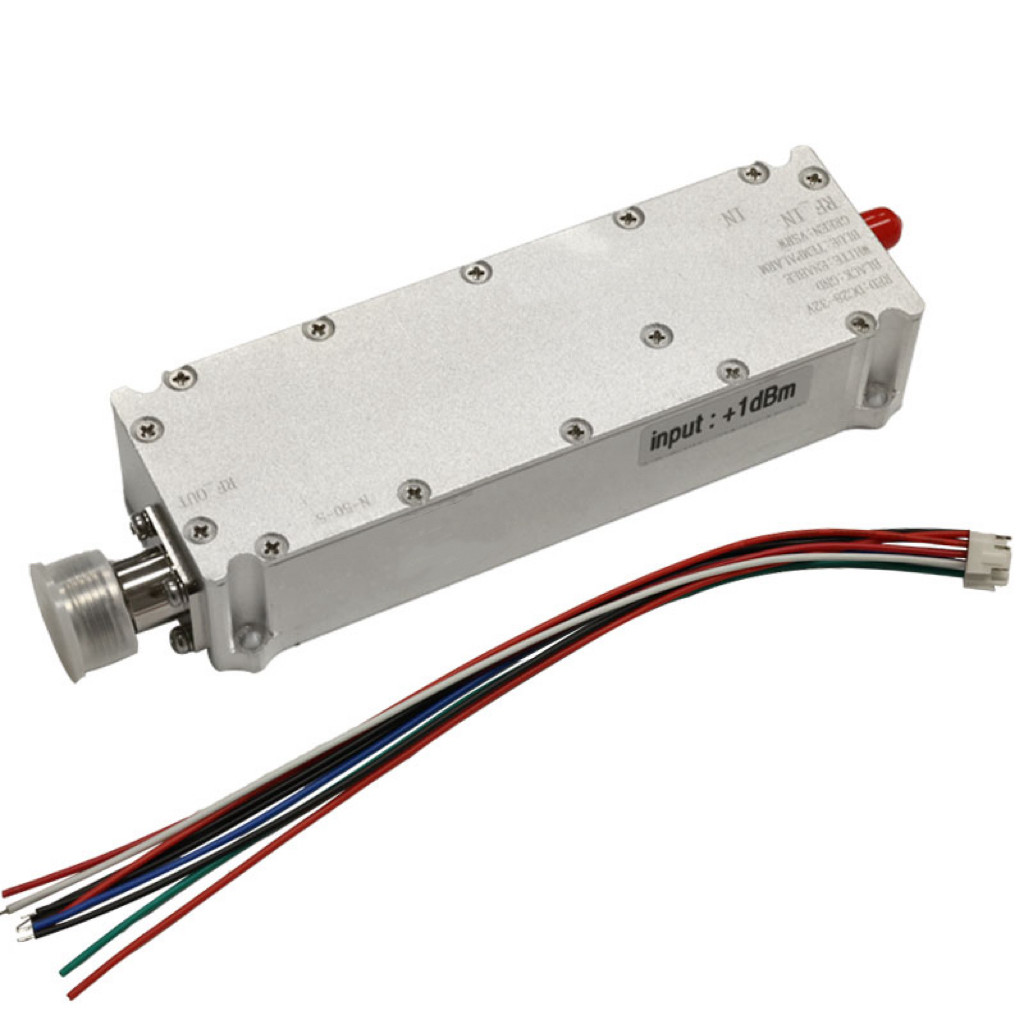

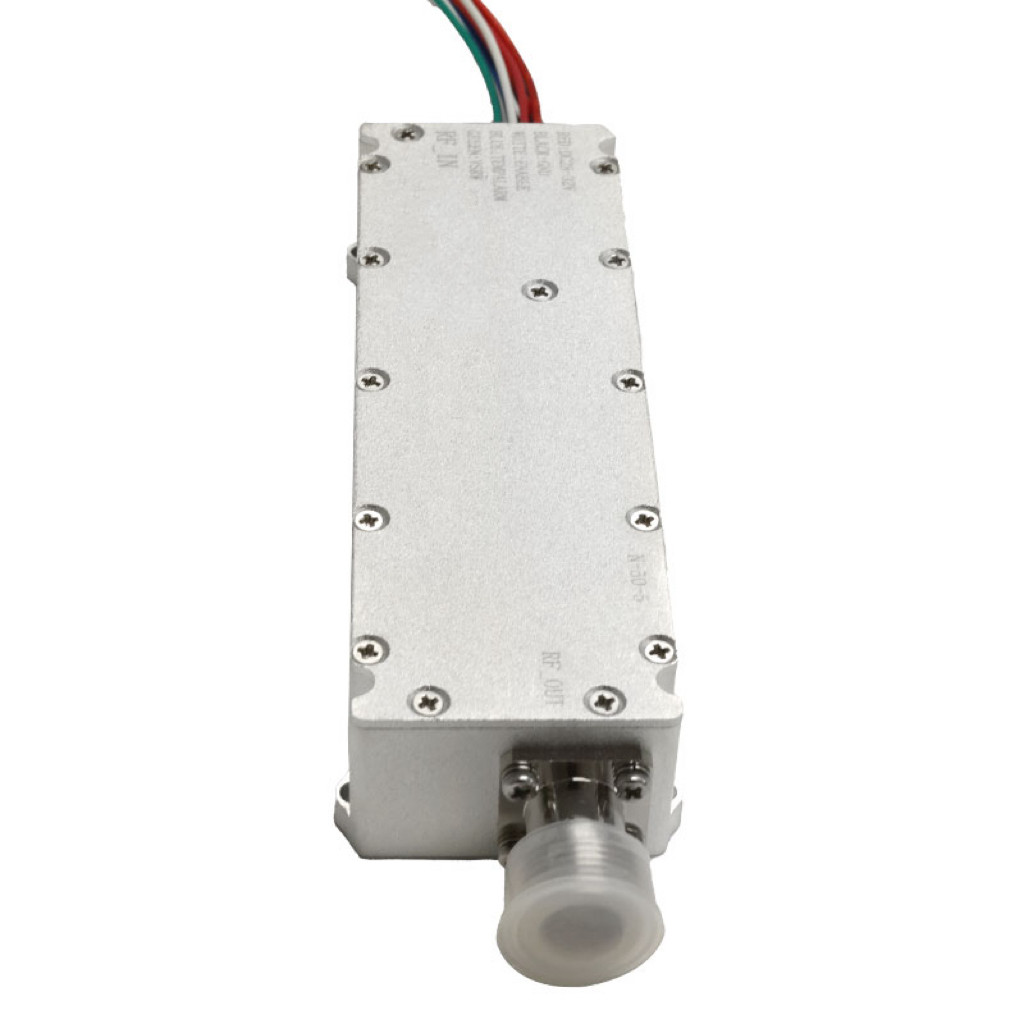

1160-1300MHz 50W RF Power Amplifier Module Para FPV Autel Dji Equipamento
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | LDSK |
| Quantidade de ordem mínima | 2 peças |
| Preço | $235.00/cases 1-49 cases |
| Tempo de entrega | 5-8 dias úteis |
| Termos de pagamento | D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Habilidade da fonte | 5000 PCS por mês |
Contacte-me para obter amostras grátis e cupões.
Whatsapp:0086 18588475571
Conversamos: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Frequência | 1160-1300 MHz | Fornecimento de energia | 50 W |
|---|---|---|---|
| Potência de saída saturada | 47±1 dBm @input=3~5 dBm | Ganho | 45 ± 2 dB |
| Corrente de abastecimento | ≤ 4A | Tensão de funcionamento | DC+32V |
| Proteção contra a temperatura (aviso) | Proteção contra temperaturas de 90 graus ((ver PIN8) | Proteção VSWR (Aviso) | Protecção contra a potência reversa de 15 W |
| Peso | 350 g | Dimensões | 120*42*24,5 mm |
| Destacar | Equipamento FPV Módulo de amplificador de potência RF,Módulo de potência rf de 50 W |
||
Descrição de produto
Descrição do produto
Especificações
|
Nome do produto
|
Parâmetros técnicos
|
|
Frequência de trabalho
|
1160-1300 MHz
|
|
Potência de saída saturada
|
47±1 dBm @input=3~5 dBm
|
|
Ganho
|
45 ± 2 dB
|
|
Fluctuação na faixa
|
≤ 2,0 dB
|
|
Falsos fora da faixa |
9kHz1GHz:≤-36dBm/30kHz
1GHz12,75GHz:≤-30dBm/30KHz |
|
Input VSWR/Out VSWR
|
≤ 2
|
|
Estabilidade da temperatura de ganho
|
≤ ± 1,5 dB
|
|
Tensão de funcionamento
|
DC+32V
|
|
Proteção contra a temperatura (Aviso)
|
Proteção contra temperaturas de 90 graus ((ver PIN8)
|
|
Proteção VSWR (Aviso)
|
Protecção contra a potência reversa de 15 W
|
|
Corrente de trabalho
|
≤ 4A
|
|
Interface de monitorização da alimentação
|
Fonte de alimentação: 2*4PIN
PIN1:DC+28V;PIN2:DC+28V;PIN3:DC+28V;PIN4:PA_EN;PIN5:GND;PIN6:GND;PIN7:GND;PIN8:TEMPALARM(0V-ALARM;3.3V-Normal) |
|
Porta de entrada de RF
|
SMA-KFD
|
|
Porta de saída de RF
|
N-KFD
|
|
Dimensões
|
120 × 42 × 24,5 mm
|
|
Temperatura de funcionamento
|
-20°C+55°C
|
