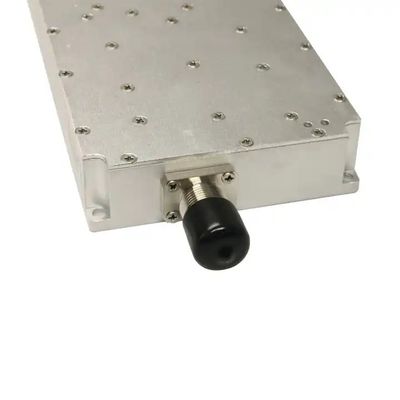

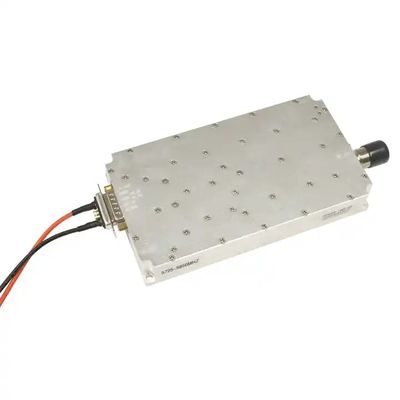

900-1000Mhz 100W GaN Amplificador para Drone Counter Module em Anti Autel RF Power Amplifier
| Lugar de origem | Guangdong, China |
|---|---|
| Marca | LDSK |
| Quantidade de ordem mínima | 1 peça |
| Preço | $260.00/pieces 2-49 pieces |
| Detalhes da embalagem | Cada peça é embalada individualmente num saco e depois numa caixa. |
| Tempo de entrega | 1-3 dias úteis |
| Termos de pagamento | D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Habilidade da fonte | 50000 unidades por mês |
Contacte-me para obter amostras grátis e cupões.
Whatsapp:0086 18588475571
Conversamos: 0086 18588475571
Skype: sales10@aixton.com
Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.
xDetalhes do produto
| Marca comercial | LDSK | Nome do produto | Módulo GaN |
|---|---|---|---|
| Para fora poder | 100 W | Frequência | 900-1000 MHz |
| Ganho | 45 ± 1 dB | Voltagem | Intervalo de 30 Vdc: 24-36 V |
| Tamanho do produto | 170*94*26,5 mm (excluindo conectores) | Peso do produto | 1.5 kg |
| Fluctuações intrabanda | ≤ 2,5 (valor de pico a pico) | Atraso do grupo dentro da banda | ≤ 1 us |
| Relação entre a tensão de entrada e a onda de estacionamento | ≤1,35 | ||
| Destacar | Amplificador GaN de 100 W,Modulo de Contador de Drones Amplificador GaN,Anti Autel RF Amplificador de Potência |
||
Descrição de produto
900-1000MHz 100W módulo anti-drone gan
Suporte de potência e frequência Customization form 380MHZ- 5.8G, 10W,20W,30W, 40W, 50W,100W
-- Os indicadores técnicos de radiofrequência e de monitorização do módulo de amplificador de potência estipulam a definição de cada porta do módulo e a forma e estrutura do módulo
Interface de entrada 2RF: SMA-KFD (opcional)
Interface de saída 3RF: N-KFD
4Interface de controlo:
a.7W2 (masculino): o primeiro pin está ligado ao amplificador de potência activar PA_SW (ativar o amplificador de potência de 5V/3,3V de alto nível, ligar o amplificador de potência de baixo nível ou flutuar, desligar)
b.Condensador de transmissão: de cima para baixo, são SRC_SW (interruptor de fonte de sinal interno 5V/3,3V ligado, fonte de sinal flutuante ou aterrada desligada), PS_SW (interruptor de fonte de sinal interno e externo,nível baixo é a fonte embutida, comutação de nível elevado de nível 5V/3,3V para fonte externa)
3.Diâmetro do orifício de montagem: deixar 4 Φ4,5 mm através dos orifícios dos orifícios de montagem para a montagem de parafusos M3.
Embalagem e entrega
Perguntas frequentes
1- Porque escolheu-nos?
2Qual é o processo para fazer uma encomenda?
3Como nos contacta?
-- Os indicadores técnicos de radiofrequência e de monitorização do módulo de amplificador de potência estipulam a definição de cada porta do módulo e a forma e estrutura do módulo
Modulo de amplificador GaN de 900-1000Mhz de 100 W

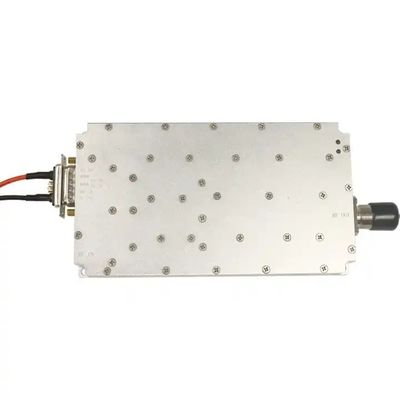

Aparição e instruções de instalação:
1Dimensões totais: 170*94*26,5 mm
2- Interface:
1 Condições de alimentação: +30V alimentação: 7W2 (masculino)1Dimensões totais: 170*94*26,5 mm
2- Interface:
Interface de entrada 2RF: SMA-KFD (opcional)
Interface de saída 3RF: N-KFD
4Interface de controlo:
a.7W2 (masculino): o primeiro pin está ligado ao amplificador de potência activar PA_SW (ativar o amplificador de potência de 5V/3,3V de alto nível, ligar o amplificador de potência de baixo nível ou flutuar, desligar)
b.Condensador de transmissão: de cima para baixo, são SRC_SW (interruptor de fonte de sinal interno 5V/3,3V ligado, fonte de sinal flutuante ou aterrada desligada), PS_SW (interruptor de fonte de sinal interno e externo,nível baixo é a fonte embutida, comutação de nível elevado de nível 5V/3,3V para fonte externa)
3.Diâmetro do orifício de montagem: deixar 4 Φ4,5 mm através dos orifícios dos orifícios de montagem para a montagem de parafusos M3.
|
Frequência
|
900-1000 MHz
|
|
Potência de saída ((dBm)
|
100W ((50dBm)
|
|
Atraso do grupo dentro da banda
|
≤ 1 us
|
|
Ganho
|
45±1.0,45±1.0 (entrada externa 6 dBm, saída do amplificador de potência 50 dBm)
|
|
Fluctuação na faixa (dB)
|
≤ 2,5 (valor de pico a pico)
|
|
Relação entre a tensão de entrada e as ondas em pé
|
≤ 1.35
|
|
Relação entre tensão de saída e ondas em pé
|
≤ 1.3
|
|
Tensão de alimentação
|
Intervalo de +30Vdc: 24-36V
|
|
Corrente de alimentação
|
+30Vdc@100W≤5,5A
|
|
Conector RF de saída
|
N-50KFD
|
|
Tamanho
|
170 × 94 × 26,5 mm (excluindo os conectores)
|
|
Fonte de sinal de entrada
|
Fonte de sinal de varredura de modulação de alta eficiência incorporada, que também pode ser ligada a fontes externas
|
|

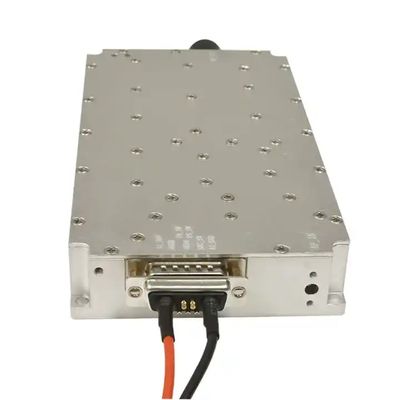

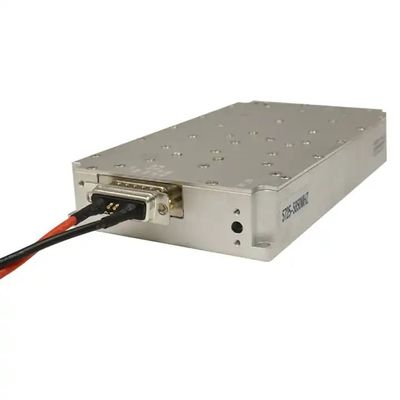

1 7W2 tomada masculina
2 Condensadores de retorno (de cima para baixo) |
1: A1 é a potência de entrada de 30 V e A2 é a GND;
2O primeiro pin de 7W2 é o activador do amplificador de potência PA_SW; 3: O condensador de núcleo transversal superior é SRC_SW (interruptor de fonte de sinal interno), alto e baixo; 4: O condensador de entrada abaixo é PS_SW (interruptor de fonte interna e externa), alto: fonte externa; baixo: fonte incorporada; |
Tempo de execução
| Quantidade ((PCS) | < 100 pcs | < 500 | 500 a 1000 | > 1000 |
| Tempo de execução ((Dias) | 3 | 3-5 | 7 a 12 | A negociar |
Personalização
| Ponto | Logotipo | Frequência | Potência | Embalagem |
| MOQ ((PCS) | 1 | 1 | 1 | 1 |
