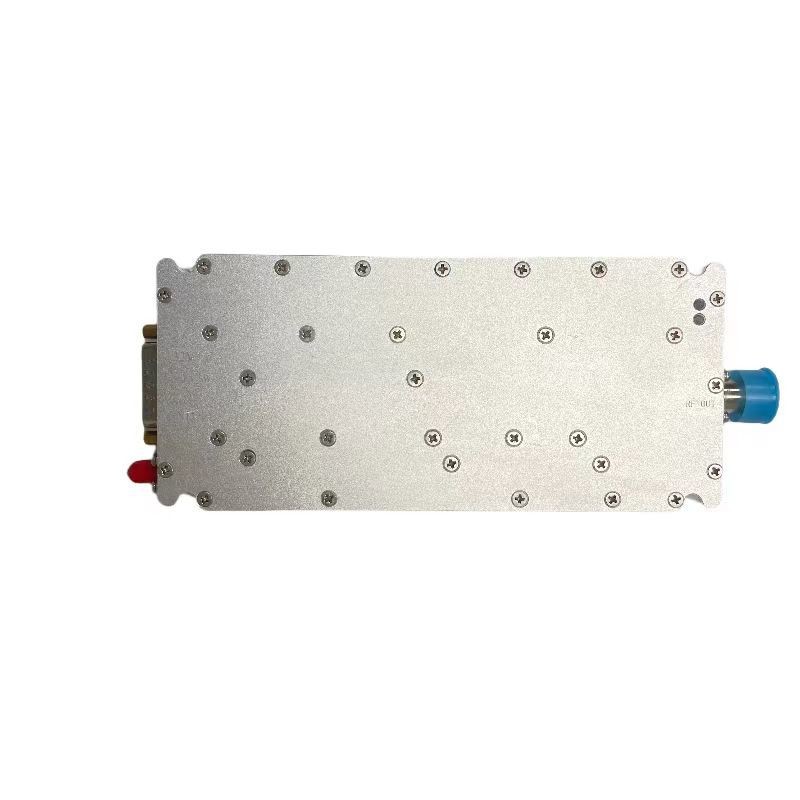

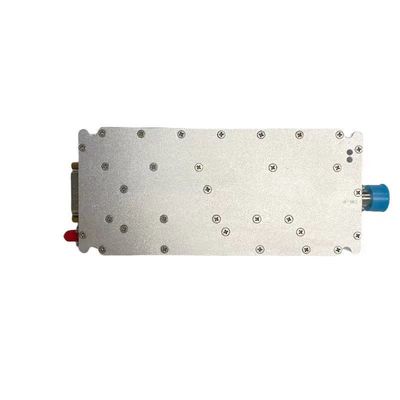

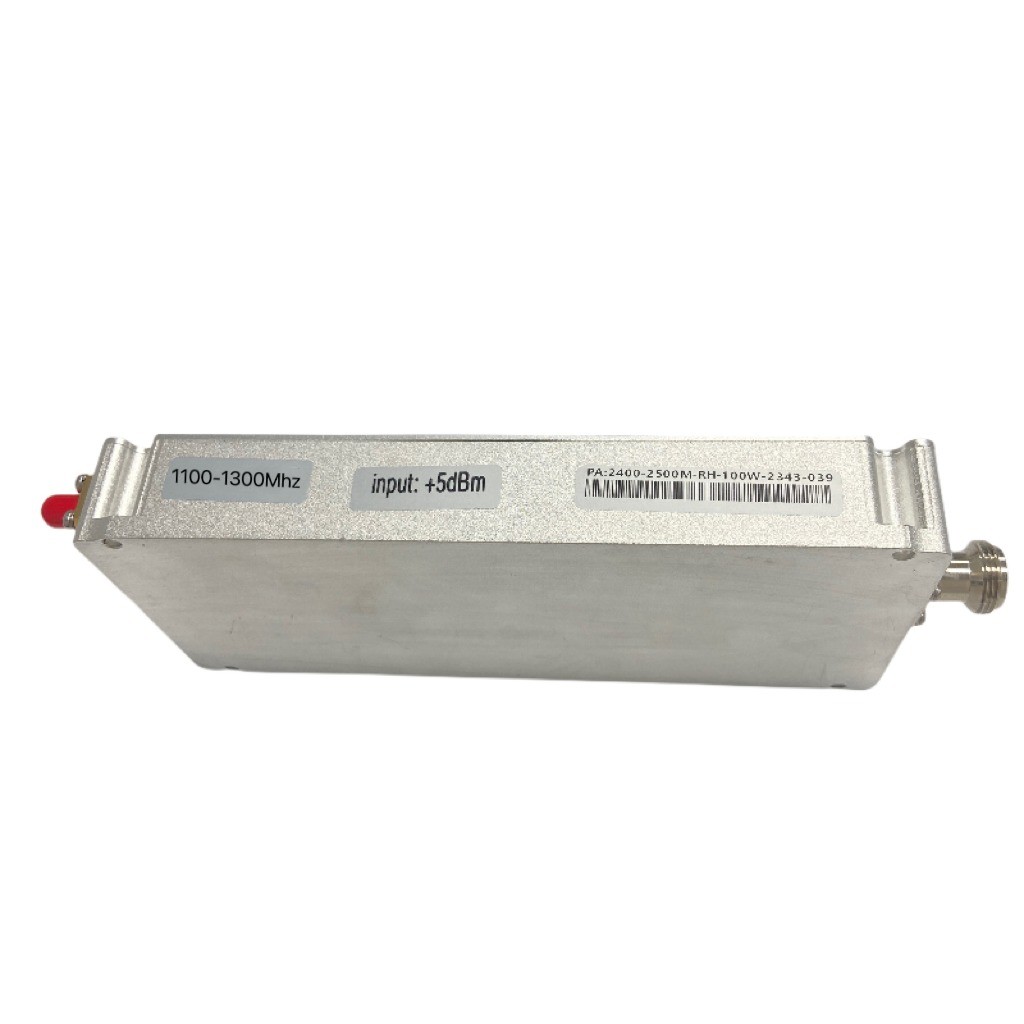

Modulo de amplificador de potência RF de 100 W de proteção VSWR de temperatura para equipamentos FPV

Informações detalhadas

Lugar de origem:

Guangdong, China

Frequência:

1100-1300 MHz

Fornecimento de energia:

100 W

Nivelamento do poder:

dBi 5

- Não.:

<2>

Corrente de abastecimento:

≤ 8,5 A

Ligação de entrada:

SMA

Conexão de saída:

N-TYPE

Tamanho:

170*77*24,5 mm

Peso:

350 g

Temperatura de funcionamento:

-20℃-55℃

Habilidade da fonte:

5000 PCS por mês

Destacar:

Modulo de amplificador de potência do equipamento FPV

Descrição do produto

Especificações

Frequência	1100-1300 MHz
Fornecimento de energia	100 W
Potência de saída saturada	50±1 dBm @input=5 dBm
Ganho	50 ± 2 dB
Fluctuação na faixa	≤ 2,0 dB
Falsos fora da faixa	9kHz1GHz:≤-36dBm/30kHz 1GHz12,75GHz:≤-30dBm/30KHz
Input VSWR/Out VSWR	≤ 2
Estabilidade da temperatura de ganho	≤ ± 1,5 dB
Tensão de funcionamento	DC+32V
Proteção	Protecção contra temperaturas de 90 graus, Proteção contra energia de 30 W
Corrente de trabalho	≤ 8,5 A

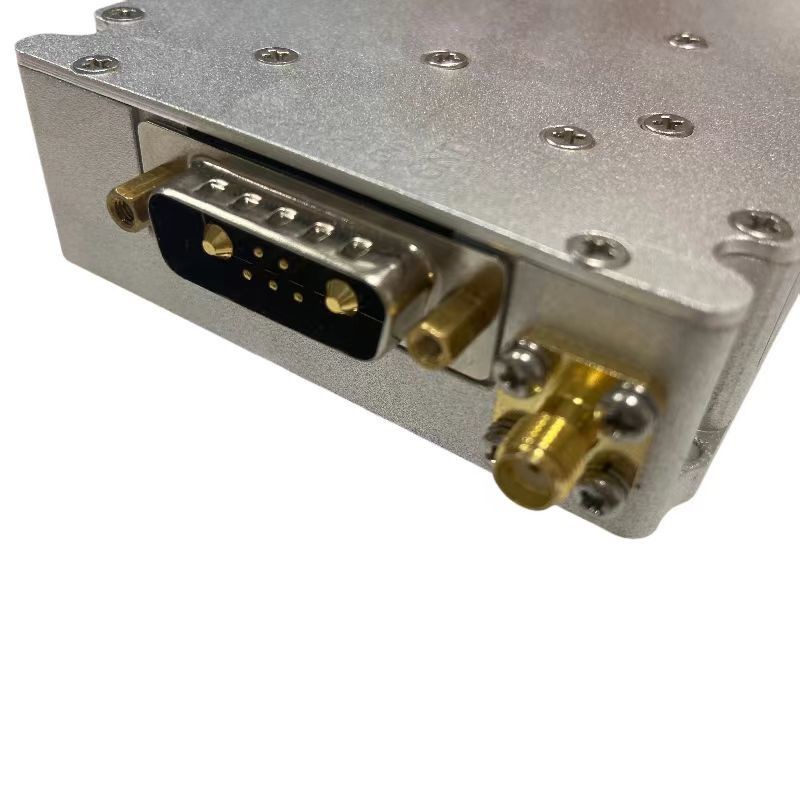

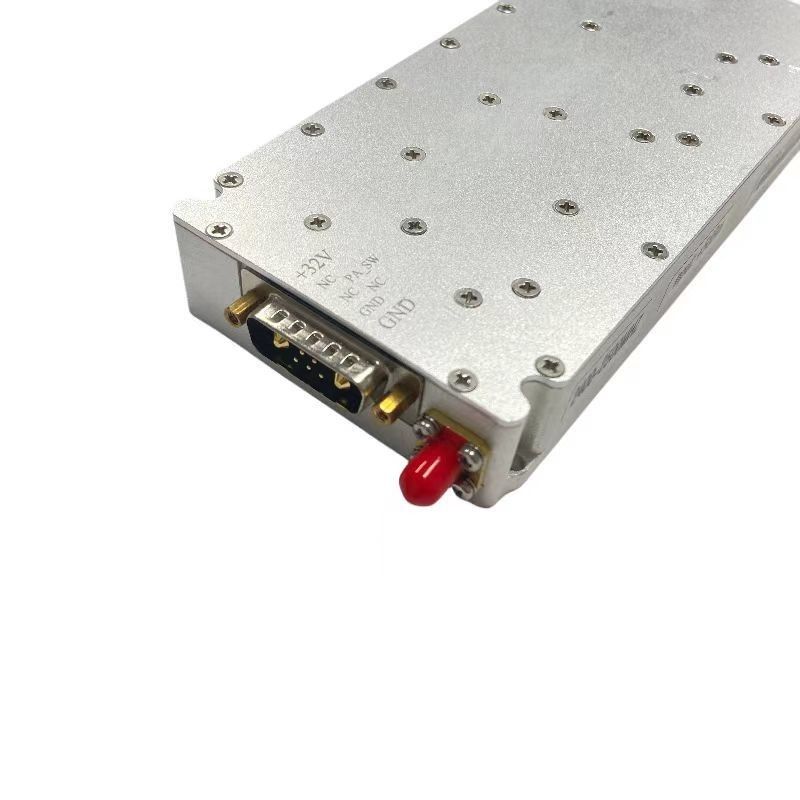

Interface de monitorização da alimentação	Fonte de alimentação: 7W2 assento de alimentação A1:32V A2:GND Pin1: PA_SW (Alta potência ligada, baixo nível desligado) Outros pinos:NC
Porta de entrada de RF	SMA

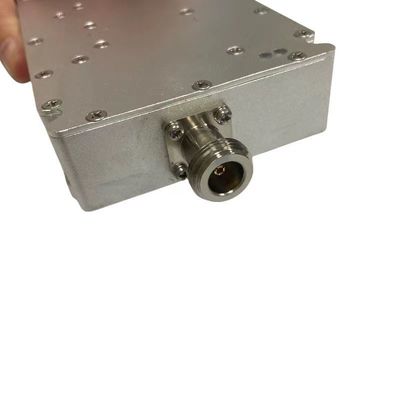

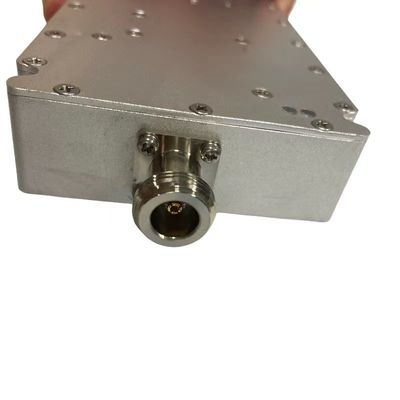

Porta de saída de RF	N-F
Dimensões	1707724,5 mm
Temperatura de funcionamento	-20°C+55°C
